6  接地施工规定

6.1  施工材料

6.1.1  降阻剂，应采用无机材料构成的多组份复合降阻剂，低电阻、耐腐蚀功能材料，用于室外接地引线及接地极(桩)周围。

6.1.2  环氧树脂漆(绝缘漆)，用于涂刷引下线之间及与接地体的焊接。

6.1.3  扁铁(钢、铜)，采用厚（3mm-4mm）x宽（25mm-40mm）的镀锌扁铁，用于室外接地引下线，埋于土壤内部分宜采用铜质、镀铜的钢或不锈钢。

6.1.4  圆钢(铜)管，采用，φ(3mm-5mm)x(60mm-120mm)的不锈钢管、镀铜的钢管、铜管，用于室外埋于土壤里的接地极(桩)。

6.2  施工机械

6.2.1  搅拌机，用于降阻剂材料搅拌，由于渗入了导电粉等添加剂，每一组材料应搅拌3分钟以上，使材料充分混合。

6.2.2  挖土机，用于深挖原地面1m-3m深度，以预埋接地体。

6.2.3  电焊机，用于焊接地体，接点处应焊接牢固。

6.3  施工工具

6.3.1 铁锹、铁抹、灰桶、照明灯、配电箱、铁锤。

6.3.2 安全帽、口罩、反光马夹、劳保鞋、保护服、电焊防护罩、绝缘手套。

6.4  施工准备

6.4.1  专业施工资质，施工单位应具有防静电地坪工程的专业施工资质及组织管理体系。

6.4.2  施工工序验收，施工前应按照设计要求及相关标准，如设计要求与标准不符合时，应与设计、业主及现场负责人进行沟通明确设计和验收标准后，施工单位应编制施工组织设计方案，隐蔽工序施工记录或相关资料，应由相关责任代表确认签字后，方可进行下道工序的施工，验收表格参照表4、表5。

6.4.3  材料检验报告，所有使用的原材料，如扁铁(铜)、圆钢(铜)、降阻剂等在进入施工场地后，分类存放，应出示相关检验报告及出厂合格证，交项目部备案，整个项目原材料应保持连续性，使用同一品牌、同一厂家，除非特殊原因非必要施工中途不得更换，必须更换的，应与项目部充分沟通后再更换。

6.4.4  现场环境管理，各种施工材料现场应堆放整齐，准备充足，设备工具和消防器材应齐全，对有害、易燃、易爆等危险性的材料，应专人保管，垃圾、废料等应备好临时存放处，施工期间统一处理，

6.4.5  岗前制度培训，由于施工场所的特殊性，施工人员进入现场施工前，应配合项目部，安排学习安全、各项规章制度等，通过项目安全部门同意后方可施工，确保工完场清、安全施工、文明施工。

6.5  接地端子安装及等电位连接

6.5.1  接地端子必须与防静电接地极相接，接地端子设置位置应根据设计要求确定。无明确规定时，每个独立层面至少需要2个接地端子，相邻间距不宜大于25m，如示例图。接地端子应安装在隐蔽的上风口处，不影响生产和使用。面积较大时可设置相对应的4-6个接地端子，也可以根据需求设置若干个接地端子。

6.5.2  采用联合接地系统时，接地系统不与设备安全保护接地系统串接、搭接而是采用联合共用接地极(点)方式，在接入大地前应设置总等电位连接瑞子，各楼层等电位接地端子、各防静电接地端子，均并联连接到总等位接地端子，并在其引出与防静电接地极相连的主引出线。其主引出线截面积不应小于95mm²。←（或提符合gb50944相关规定）金属导体之间的连接要牢固并具有一定机械强度，各个连接部位之间的电阻值不应大于0.1ω。室内铁磁性连线（扁铁、钢筋等）露出地坪表面部分，应做绝缘或包裹隐蔽处理。

6.6  接地系统组成，防静电不发火地坪接地系统由室内接地端子和连线、接地网、室内外连接装置、室外接地线、地线接地极（桩）组成。

6.7  防静电接地线的连接

6.7.1  联合接地通过总等电位接地端子连接的共用接地极（桩），其采用扁铁或圆钢直接焊接。焊接时扁铁搭接长度应是扁铁宽度的2倍或圆钢直径的6倍。当采用螺栓连接时，螺栓规格不应小于m10，其金属表面应去锈去油污或采用电镀螺栓，并可采用弹簧垫圈防止螺帽松动。

6.7.2  选择单独接地方式时，用扁铁或圆钢直接焊接，扁铁搭接长度应是扁铁宽度的2倍或圆钢直径的6倍。其应与防雷接地装置保特20m以上距离，接地极视地质条件可设单极、双极或三极一组，各极间距应大于3m。单独防静电接地电阻应小于10ω。

6.8  室内接地引出线保护,防静电接地应严格按设计或技术要求连接, 接地系统宜采用镀锌扁铁(钢、铜)或裸铜导线（带），有绝缘外皮时，外皮颜色应为黄绿相间，室外部分冝用改性耐阳光晒的塑料管，扁铁(钢、铜)引出部分不能暴露在室内，应包装隐藏。

6.9  接地装置

6.9.1  接地体材料，接地体的材质、名称和规格，应符合表3

6.9.2  引下线按装

6.9.2.1  为了减少引下线的电感量，故引下线应沿最短的接地路径敷设。

6.9.2.2  引下线的布置一般采用明敷、暗敷或利用建筑物内主钢筋敷设，对于建筑外观要求较高的建筑物，引下线可在室内外采用暗敷，引下线敷设应平正、顺直、无急弯。

6.9.2.3  引下线应在距地面0.3m-1.8m处装设断接卡(连接板)，连接板处宜设明显标志，参照图9，以便于拆装维修时不破坏其他设施。

6.9.3  接地极(桩)装置对土壤高、低电阻率方法，（以下二种方法，根据需求可选择其一）

6.9.3.1  在电阻率较高的土壤，如沙质、岩石、冰冻土壤、干燥地区做接地装置，在电阻不能满足时应降底土壤电阻，宜采用下列方法。

6.9.3.1.1  依建筑物铺设时，接地宜采用多支线外引接地装置，极尽可能向外延伸，也可向下深埋于较深的低电阻率土壤中。

6.9.3.1.2  选择利用地下水较为丰富的水库、隧洞、尾水渠、河道及已有非防爆的金属管(井)道等。

6.9.3.1.3  换土、采用降阻剂、水位较低的区域铺设人工接地极。

6.9.3.1.4  为了安全、冰冻土壤等因素，宜埋于地坪表面0.5m以下。

6.9.3.2  在电阻率较低的土壤，如在土壤地下水丰富常年积水较多，深入地表面1m处即渗水，土壤电阻较低能满足时做接地装置，宜采用下列方法。

6.9.3.2.1  接地体(桩)可采取水平设置,可埋于地面深1-3m米。

6.9.3.2.2  由于地下水丰富，降阻剂原材料的应采用工业盐与无机复合导电粉, 因为炭黑、石墨经地下水常年冲刷而使性能不长久。

6.9.3.2.3  接地体(桩)装置时，使用抽水泵向外排水, 直至降阻剂铺设后凝固48小时, 也可采用预制好的降阻剂模块, 以增加接地体(桩)地下接触面。

6.9.3.1.4  为了安全，宜埋于地坪表面0.5m以下。

6.9.4  接地棒(桩)装置

6.9.4.1  视地质及环境条件可以采用水平式或垂直式敷设。

6.9.4.2  为了减少相邻接地体的屏蔽作用， 接地体的间距一般为5m，当接地装置敷设的地方受到限制时，上述距离可以适当减少，但一般不小于垂直接地体的长度。

6.9.4.3  接地棒(桩)长度采用2m、2.5m、3m等，之间的间距应大于接地棒(桩)长度，通常接地棒(桩)长度2.5m时，接地棒(桩)之间距离3m。安装参照图10。

6.9.4.4  埋于土壤内部分引线及接地棒(桩)材料，宜采用铜质、镀铜的钢或不锈钢。

6.9.4.5  接地装置埋在土壤中的部分，其连接宜采用放热焊接，采用通常的焊接方法时，应在焊处做防腐处理。

6.9.5  接地棒(桩)与接地引线的连接，为了以后维修方便，埋在土壤中的引线，应在距基础或墙边洒水坡0.8m之外的1-2m处设置人工接地体(连接板)，并设置醒目的接地标志，见图9，应在接地棒(桩)与接地引线接触的部位两侧进行焊接，为了连接可靠性，扁铁（钢、铜）带弯成弧形或直角形直接与接地极（桩）和接地引线进行焊接。

6.9.6  铺设降阻剂，接地棒(桩)及引线按装好之后，接地棒(桩)与接地引线的周围，采用无机复合降阻剂放水搅拌成糊状，紧密的包裹在接地棒(桩)与接地引线30mm-40mm周围以保护。安装参照图10。

6.9.7  接地棒(桩)表面用土回填，待降阻剂干硬后，接地棒(桩)与接地引线的地表面应用细土回填整平压实，回填土内不应夹有石块、垃圾等并设置醒目的接地标志，见图9。安装参照图10。

6.9.8  接地极(点)标识，见示意图9

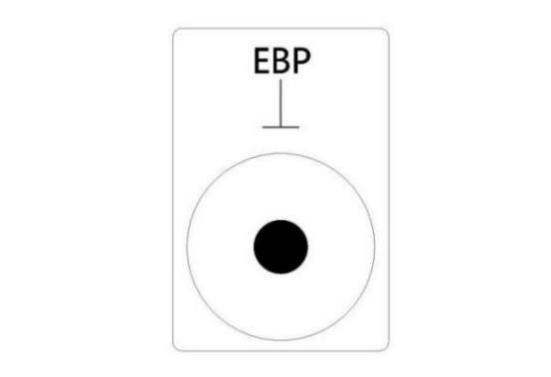

图9  接地极(点)标识

6.9.9  独立防静电接地系统布置图，见图10。

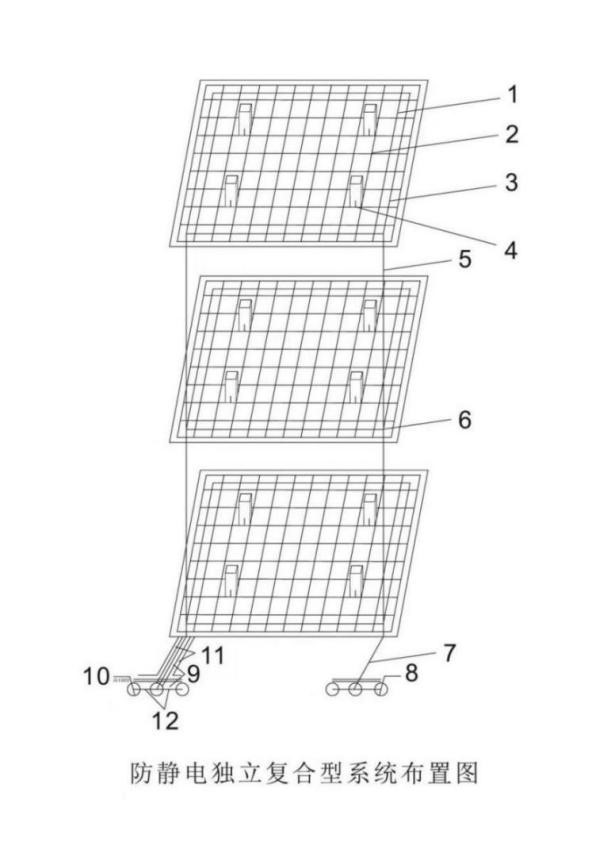

图10 独立防静电接地系统示意图

说明：

1——-用钢筋φ4mm-6mm或铜筋φ1mm-φ4mm制作的网络；

2——-钢（铜）筋交叉口焊接点；

3——-用扁铁（铜）3mmx25mm制作的环形网络并与导电钢筋焊接扁铁引出部分不能暴露在室内，应包装隐藏；

4——-用扁铁（铜）制作的引上线，用于工作机械设备接地，扁铁引出部分不能暴露在室内，应包装隐藏；

5——-用扁铁（铜）制作的引下线，用于室内及室外并连接接地棒(桩)扁铁引出部分不能暴露在室内，应包装隐藏；

6—-—引下线与室内导电网进行连接的焊接点，扁铁引出部分不能暴露在室内，应包装隐藏；

7—-—室外接地引线，埋入室外地坪内，用于与接地棒(桩)的连接；

8—-—镀锌钢（铜）管（棒）用于接地极的接地桩，规格可以根据实际情况确定，埋设地应距防雷接地线（极）距离20m以上，距建筑物墙体20m以上；

9—--—降阻剂，用于接地棒周围的土壤中，降低接地电阻；

10——接地棒（桩）距地表面距离为500mm及以上；

11——接地棒（桩）周边土壤使用降阻剂范围：距接地棒300mm-400mm圆周范围内；

12——接地棒（桩）之间的间距应大于接地棒(桩)长度，通常接地棒(桩)长度2.5m时，接地棒(桩)之间距离3m。
