5.4.3  防静电不发火陶瓷砖地坪

5.4.3.1 基层清理及处理：参照5.4.1.1 执行。

5.4.3.2 敷设导电网(以下二种方式可以选其一)

5.4.3.2.1 材料为φ4mm-φ6mm调直的涨拉圆钢筋时，参照5.4.1.3 图1、图2、图3防静电接地网执行。

5.4.3.2.2 材料为铜箔、铝带时，应用螺栓将铜箔、铝带固定在接地端子上，铜箔、铝带纵向间距宜为0.6m ，横向间距宜为3m-5m ，防静电地网应全部形成电气通路，由于是铺设在防静电干硬水泥砂浆的表面，随铺设网片随铺贴瓷砖，注意防静电地网的连通性。

5.4.3.3 安装的接地系统及地坪构造示意图： 见图7。

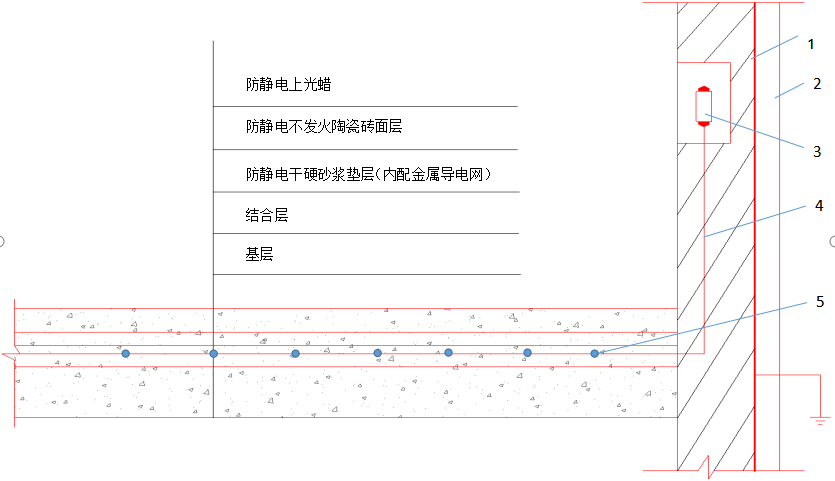

图7 安装的接地系统与地坪构造示意图

说明：

1——墙（柱）体

2——接地引下线

3——等电位及接线盒或静电接地端子，接线盒距地面30cm-40cm，防静电接地网单独设置；

4——防静电金属网引上线

5——防静电金属网

5.4.3.4 铺设陶瓷砖

5.4.3.4.1 地坪面层基准水平点，确定地坪面层基准水平点，确定地坪厚度，做好水泥灰饼水平点，地面有地漏、沟槽时，地面应提前用同类水泥砂浆做好边角带，做好泛水坡度。

5.4.3.4.2 结合层刷水泥浆，将防静电不发火水泥砂浆涂刷一道，做到刷多少面积，随后铺多少面积。

5.4.3.4.3 垫层砂浆宜采用配比为1：3的干硬性防静电水泥砂浆，搅拌时尽量多拌3分钟，使导电粉与水泥砂浆充分混合，砂浆强度等级不低于m15，厚度宜为25mm-30mm。

5.4.3.4.4 在铺贴前，应预对防静电不发火陶瓷砖地板块的规格尺寸、外观质量、色泽一致等应进行筛选，浸水湿润，晾干待用。

5.4.3.4.5 铺贴瓷砖时，面层可以不设伸缩缝，应注意原地面有伸缩缝要求的，瓷砖缝隙应同时与原地面的伸缩缝，沉降缝等相应缝的位置保持一致，且应贯通建筑地坪的各构造层，

5.4.3.4.6 应保持水平就位，预先做好水泥灰饼水平点，可以随铺随去掉，以确保防静电不发火陶瓷砖表面平整，

5.4.3.4.7 铺贴瓷砖时，瓷砖背面粘贴材料应采用瓷砖专用防静电瓷砖胶粘贴，兑清水比例约为1:0.24，搅拌均匀至无粉料膏糊状，静至10分钟后，涂抹3mm-10mm厚防静电瓷砖胶在瓷砖背面，用橡皮锤轻击使其与砂浆粘结紧密，并调整其表面平整度和缝宽，按照建筑规范操作。

5.4.3.4.8 在防静电水泥砂浆结合层上铺贴防静电不发火陶瓷砖地板块时，陶瓷砖地板底面应洁净，在板块与板块之间应安设计要求设缝，每片陶瓷砖板块之间、与结合层之间以及在墙角、镶边、靠柱、墙处应紧密贴合。

5.4.3.4.9 板块勾缝应采用同强度等级、同颜色的水泥或其它的勾缝材料，不得采用砂浆填缝，并做好养护，根据需求可采用防尘的勾缝材料，如防静电环氧填缝剂。

5.4.3.4.10 铺设的陶瓷砖地面应平整、陶瓷砖缝隙线路应顺直，陶瓷砖地板与结合层间应粘贴紧密，

板块的拼缝宽度应符合设计要求，设计未规定时，拼缝宽度按常规操作或不宜大于3mm。

5.4.3.4.11 防静电不发火陶瓷砖地坪养护，防静电不发火陶瓷砖地坪铺设后，表面应覆盖薄膜(织物)保持湿润，洒水养护时间不应少于7天。

5.4.3.4.12 待结合层的水泥砂浆抗压强度达到要求后，可用清水或中性洗涤剂溶液进行清洗，使表面光亮洁净。

5.4.3.5 踢脚线铺设，

5.4.3.5.1 踢脚线表面应洁净，与柱、墙面的结合应牢固，踢脚线高度及出柱、墙厚度应符合设计要求，无设计要求时，踢脚线按高度100mm-250mm，厚度8mm-20mm，且均匀一致。

5.4.3.5.2 踢脚线不需设置接地或导电网，但必须使用防静电不发火陶瓷砖踢脚线。

5.4.3.6 地坪成品保护，参照5.4.1.12的描述。
